FIREWALL

Firewall adalah sistem keamanan untuk mengelola dan memantau trafik masuk dan keluar berdasarkan aturan keamanan (security rules) yang sudah ditentukan.

Tipe Firewall

Firewall terdiri dari satu atau lebih elemen software yang berjalan pada satu atau lebih host.
Tipe-tipe firewall adalah sebagai berikut:
– Packet-filtering Firewall
– Dual-homed Gateway Firewall
– Screened Host Firewall
– Screened Subnet Firewall

Packet Filtering Firewall

Terdiri dari sebuah router yang diletakkan diantara jaringan eksternal dan jaringan internal yang aman.  Rule Packet Filtering didefinisikan untuk mengijinkan atau menolak traffic.
Dual-Homed Gateway Firewall

• Dual-home host sedikitnya mempunyai dua interface jaringan dan dua IP address.

• IP forwarding dinonaktifkan pada firewall, akibatnya trafik IP pada kedua interface tersebut kacau di firewall karena tidak ada jalan lain bagi IP melewati firewall kecuali melalui proxy atau SOCKS.

• Serangan yang datang dari layanan yang tidak dikenal akan diblok.
Screened Host Firewall

• Terdiri dari sebuah packet-filtering router dan application level gateway.

• Host berupa application level gateway yang dikenal sebagai “bastion host”.

• Router dikonfigurasi untuk meneruskan semua untrusted traffic ke bastion host dan pada kasus yang sama juga ke information server.
Screened Subnet Firewall

• Terdiri dari dua router packet filtering dan sebuah bastion host.

• Menyediakan tingkat keamanan yang tinggi daripada tipe firewall yang lain.

• Membuat DMZ(Demilitarized Zone) diantara jaringan internal dan eksternal,sehingga router luar hanya mengijinkan akses dari luar bastion host ke information server dan router dalam hanya mengijinkan akses dari jaringan internal ke bastion host.

Pembelajaran daring dan kegiatan positif selama wabah virus corona

9 April 2020

Virus corona, virus ini merupakan virus yang sedang terjadi hingga saat ini bahkan terjadi di berbagai negara yang menyebabkan semua warga dituntut harus waspada akan virus ini. Dalam pencegahannya berbagai negara membatasi berbagai kegiatan yang berkumpul, sehingga berdampak pada kegiatan belajar mengajar oleh karena itu pihak pemerintah menyarankan untuk melakukan pembelajaran online (daring) upayah untuk memutus rantai penyebaran virus ini.

Kegiatan positif selama wabah:

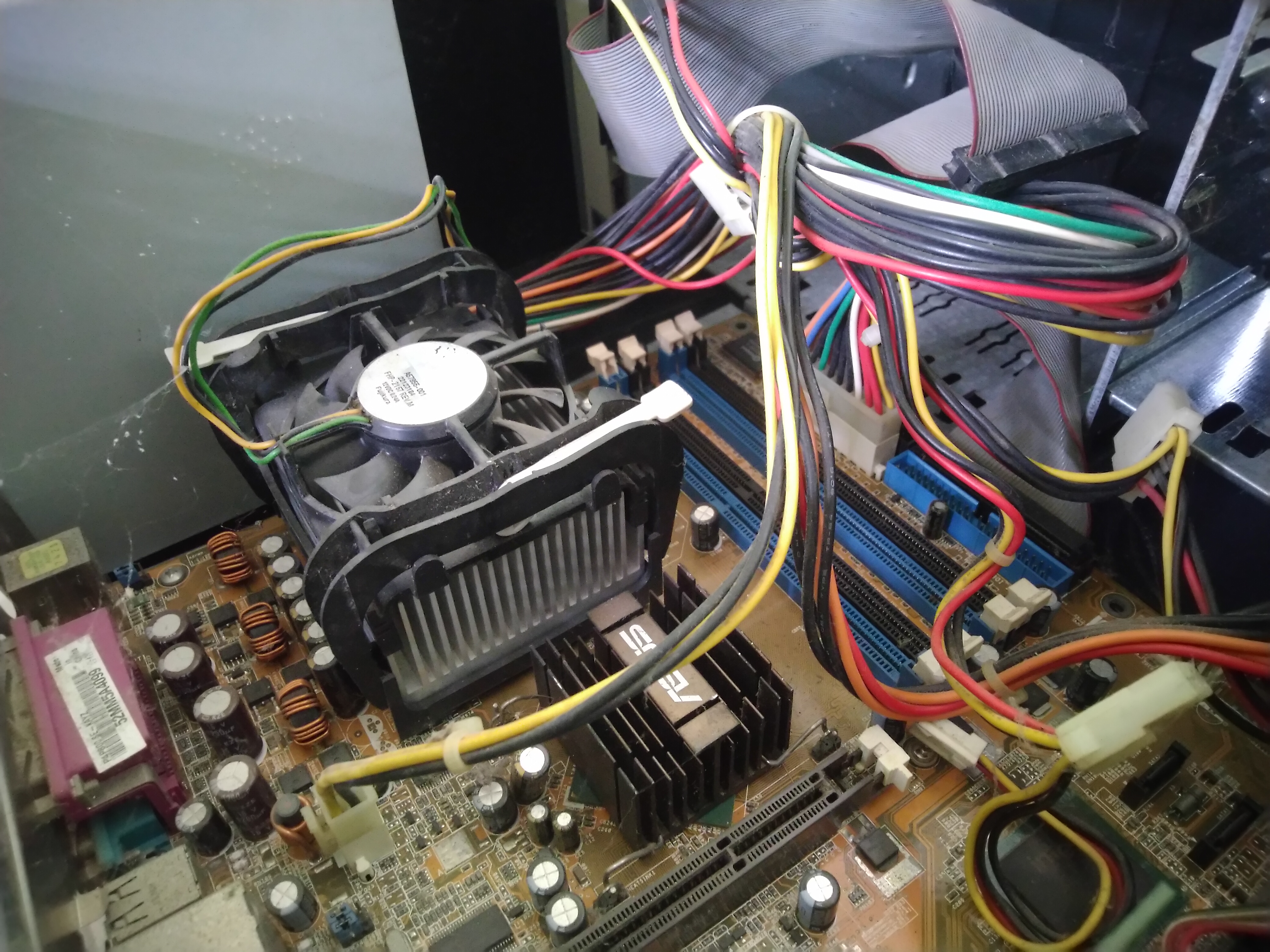

Mempelajari Bagian Komputer

Mencari Pengetahuan

Membaca buku

Soal Latihan

Soal

  1. Apa pengertian Router?
  2. Apa Fungsi dari Router?
  3. Tuliskan perintah2 router dari packet tracer
  4. Buat topologi sederhana menggabungkan 4 ruangan!
  5. Dari soal no.4 buatlah gambaran pada paket tracer tiap ruang menggunakan router, berikan ip setiap komputer

Jawaban

  1. Router adalah suatu perangkat keras pada jaringan komputer yang berfungsi untuk menghubungkan beberapa jaringan, baik itu jaringan yang sama maupun jaringan yang berbeda dari sisi teknologinya.
  2. Fungsi Router adalah untuk menghubungkan beberapa jaringan sehingga user dapat mengirimkan paket data dari suatu jaringan ke jaringan lainnya.
  3. router>enable, router#show ?, router#show running-config, router#show startup-config, router#copy running-config startup-config, router#erase startup-config, router#show interfaces, dll

5. Ruang 1

• 192.168.10.11

• 192.168.10.12

Ruang 2

• 192.168.10.21

• 192.168.10.22

Ruang 3

• 192.168.10.31

• 192.168.10.32

Ruang 4

• 192.168.10.41

• 192.168.10.42

IP Router

  • Ruang 1, 192.168.10.10
  • Ruang 2, 192.168.10.20
  • Ruang 3, 192.168.10.30
  • Ruang 4, 192.168.10.40

SOAL LATIHAN

SOAL

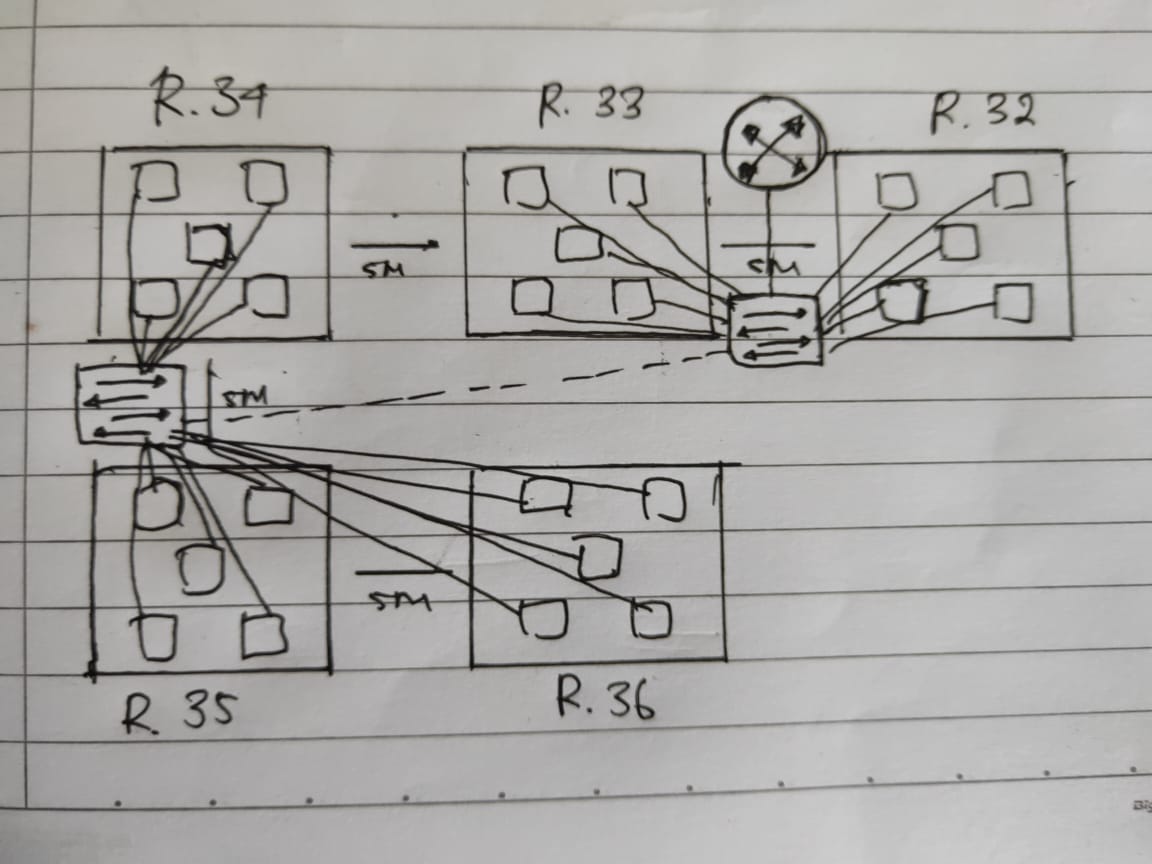

1. Buat daenah ruangan salah satu sudut di SMKN 1 dengan ketentuan

• Ada 5 ruangan

• 1 ruangan terdiri dari 5 komputer

• Jarak antar ruangan 5 meter

2. Beri IP PC disetiap ruangan

3. Berapa hub yang dipakai agar menghasilkan harga yang paling efesien

4. Tuangkan dalam packet tracer

JAWABAN

1.

2. Ruang 32 :

192.168.2.11
192.168.2.12
192.168.2.13
192.168.2.14
192.168.2.15

Ruang 33:

192.168.2.21
192.168.2.22
192.168.2.23
192.168.2.24
192.168.2.25

Ruang 34 :

192.168.2.31
192.168.2.32
192.168.2.33
192.168.2.34
192.168.2.35

Ruang 35 :

192.168.2.41
192.168.2.42
192.168.2.43
192.168.2.44
192.168.2.45

Ruang 36 :

192.168.2.51
192.168.2.52
192.168.2.53
192.168.2.54
192.168.2.55

3. Tidak ada, cukup menggunakan router dan switch

4.

Ruang 32 :

192.168.2.11
192.168.2.12
192.168.2.13
192.168.2.14
192.168.2.15

Ruang 33:

192.168.2.21
192.168.2.22
192.168.2.23
192.168.2.24
192.168.2.25

Ruang 34 :

192.168.2.31
192.168.2.32
192.168.2.33
192.168.2.34
192.168.2.35

Ruang 35 :

192.168.2.41
192.168.2.42
192.168.2.43
192.168.2.44
192.168.2.45

Ruang 36 :

192.168.2.51
192.168.2.52
192.168.2.53
192.168.2.54
192.168.2.55

TOPOLOGI JARINGAN

• Pengertian

Topologi jaringan adalah suatu cara / konsep yang digunakan untuk menghubungkan dua komputer atau lebih, berdasarkan hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu node, link, danstation.

• Jenis Topologi Jaringan

Topologi Fisik mengacu kepada lokasi dan juga tata letak semua hardware dan juga peralatan yang dibutuhkan untuk mendukung implementasi dari sebuah toplogi jaringan di dalam satu jaringan komputer.

Topologi Logik mengacu pada cara akses yang bisa digunakan oleh komputer dalam suatu jaringan.

• Macam-macam

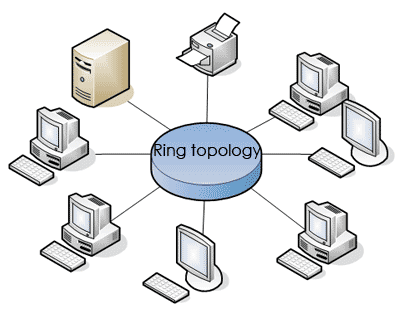

Topologi ring atau sering disebut dengan topologi cincin, berfungsi untuk menghubungkan sebuah komputer dengan komputer lainnya dalam sebuah rangkaian yang berbentuk melingkar seperti cincin.

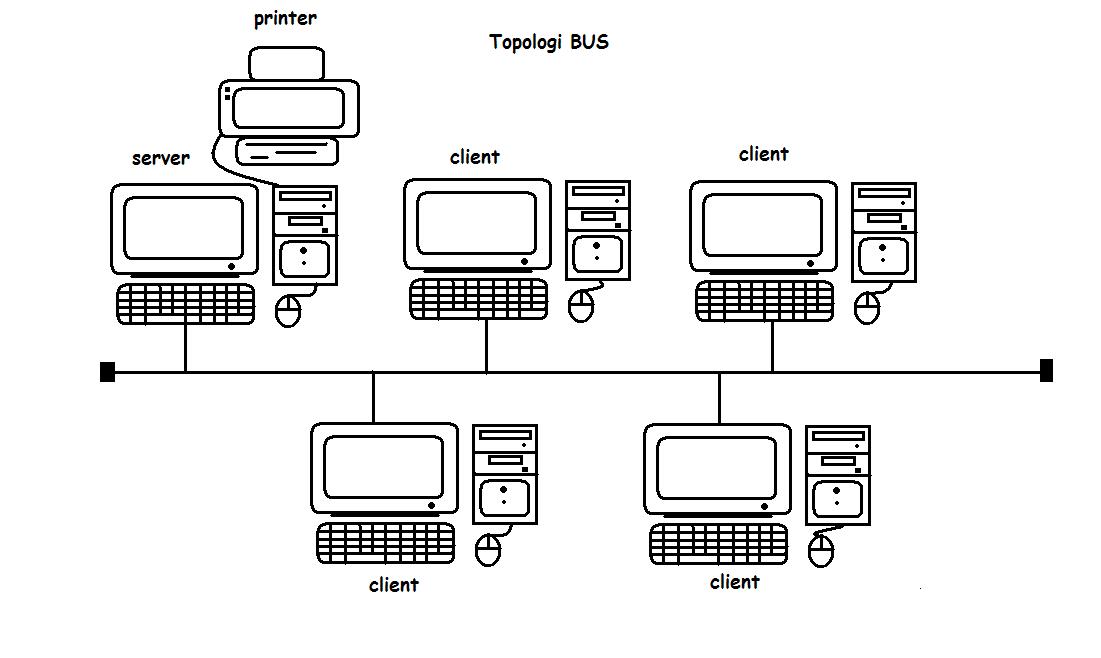

Topologi bus adalah topologi jaringan yang lebih sederhana. Pada umumnya topologi jaringan ini dilakukan pada installasi jaringan berbasi kabel coaxial.

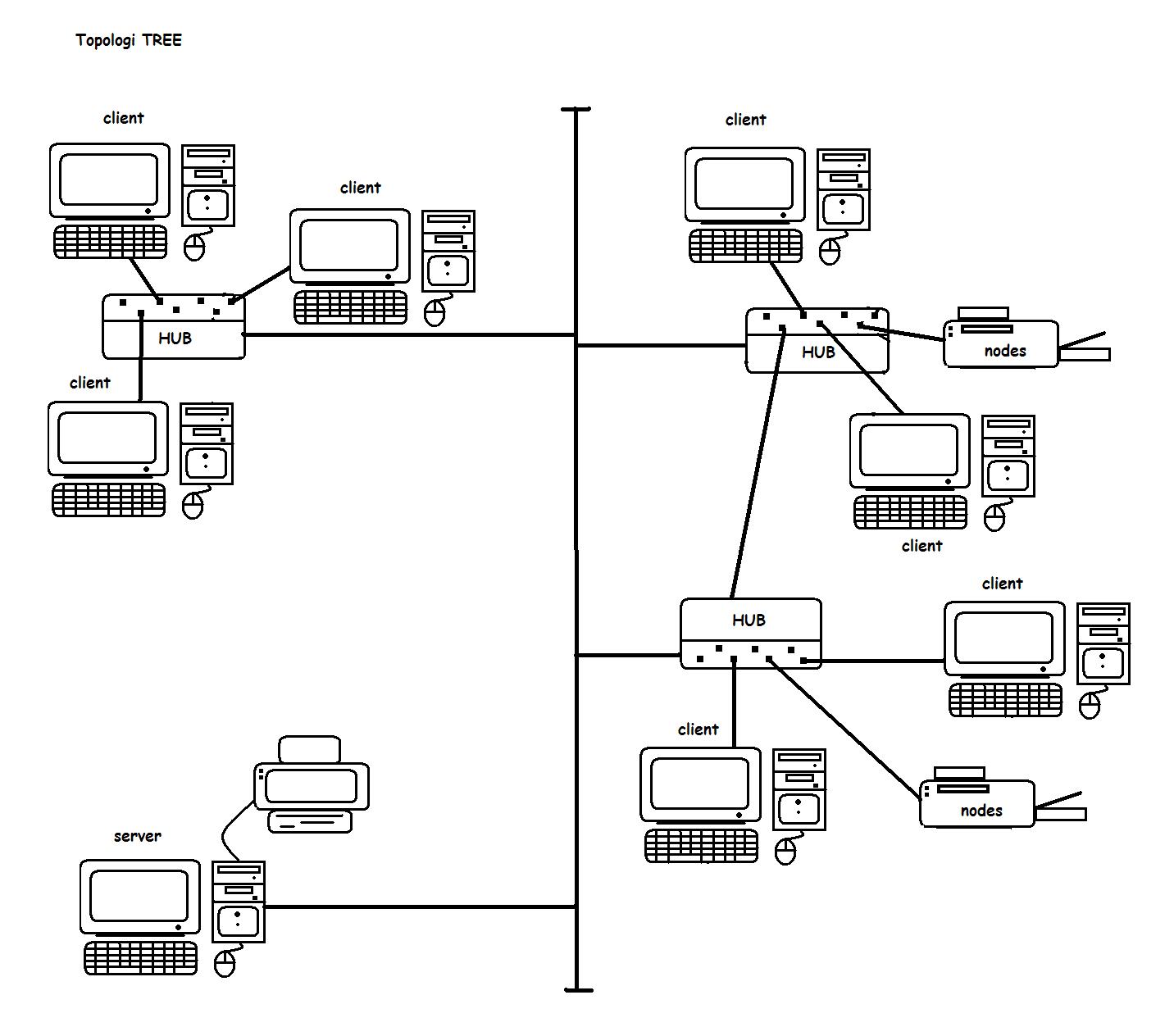

Topologi tree atau topologi pohon adalah hasil penggabungan dari topologi bus dan topologi star. Topologi tree pada umumnya dipakai untuk interkoneksi antara hirarki dengan pusat yang berbeda-beda.

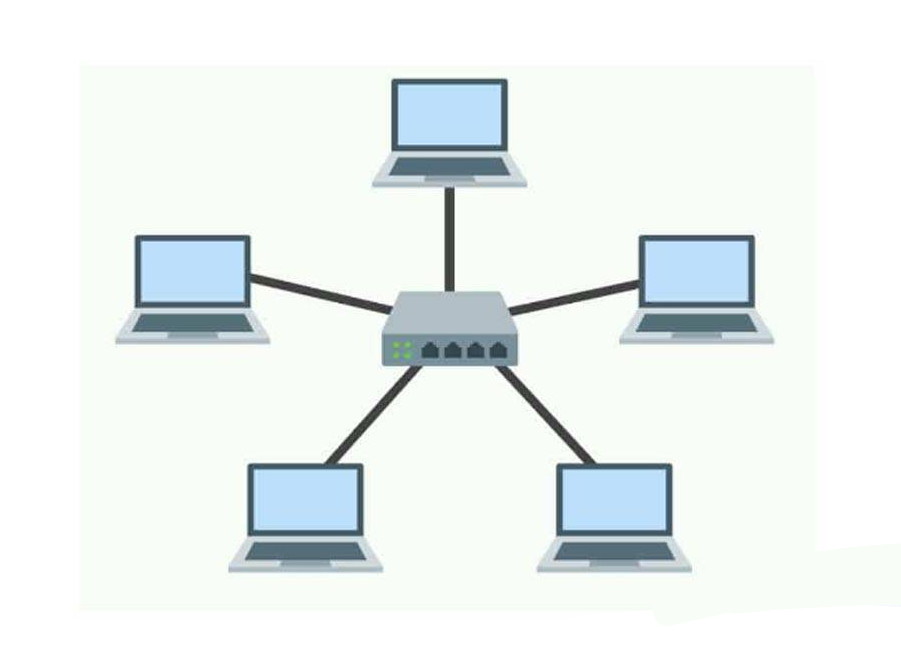

Topologi star atau disebut juga dengna topologi bintang adalah topologi jaringan berbentuk bintang dimana pada umumnya memakai hub atau switch untuk koneksi antar client. Topologi jaringan komputer ini paling sering digunakan saat ini karena memiliki banyak kelebihan.

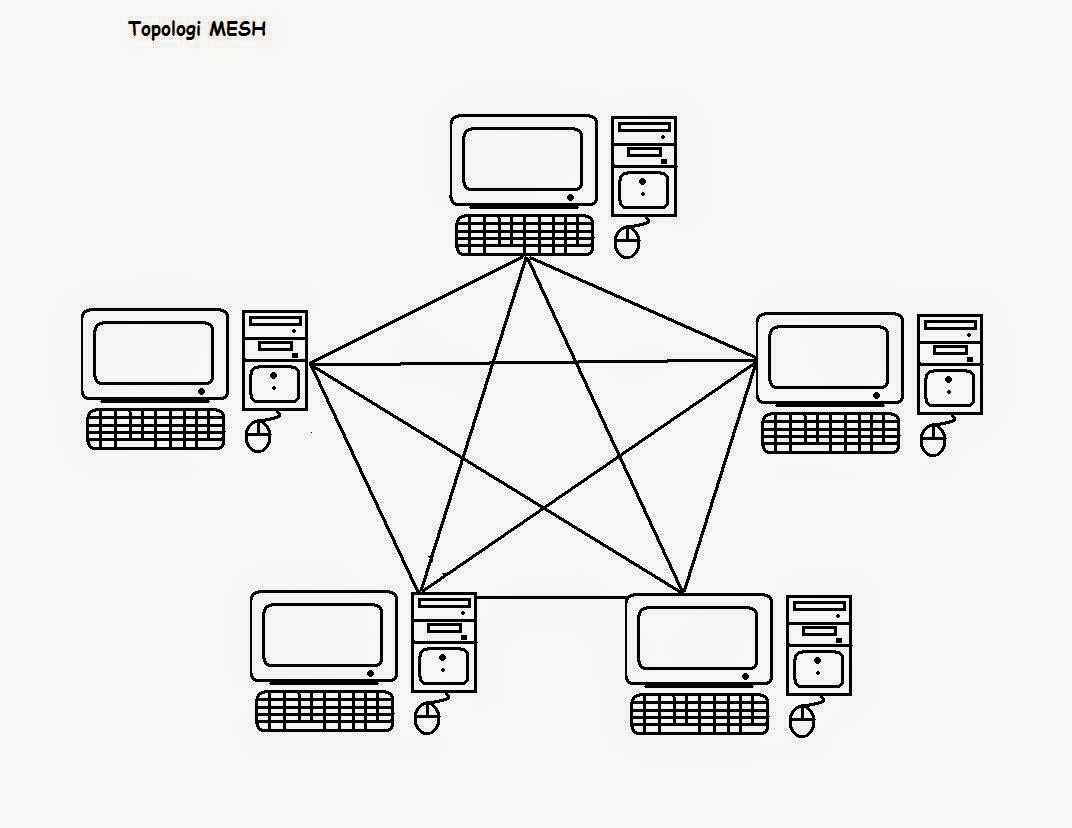

Topologi mesh adalah sebuah topologi yang bisa digunakan untuk rute yang banyak. Jaringan pada topologi ini menggunakan kabel tunggal sehingga proses pengiriman data menjadi lebih cepat tanpa melalui hub atau switch.

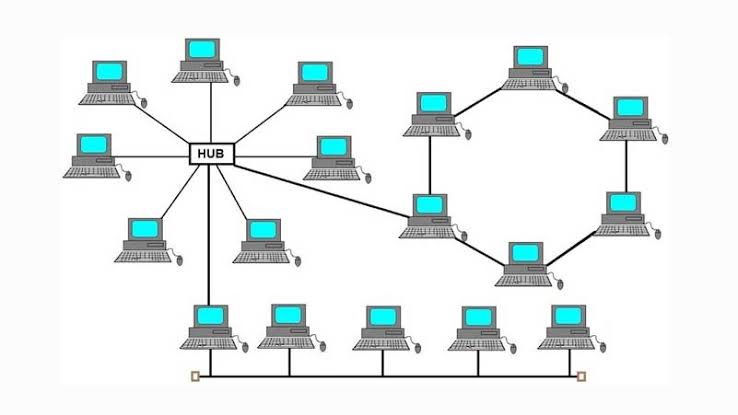

Topologi Hybrid adalah gabungan dari beberapa topologi yang berbeda dan membentu jaringan baru. Dengan kata lain, jika ada dua atau lebih topologi yang berbeda terhubung dalam satu jaringan maka topologi jaringan tersebut akan membentuk topologi hybrid.

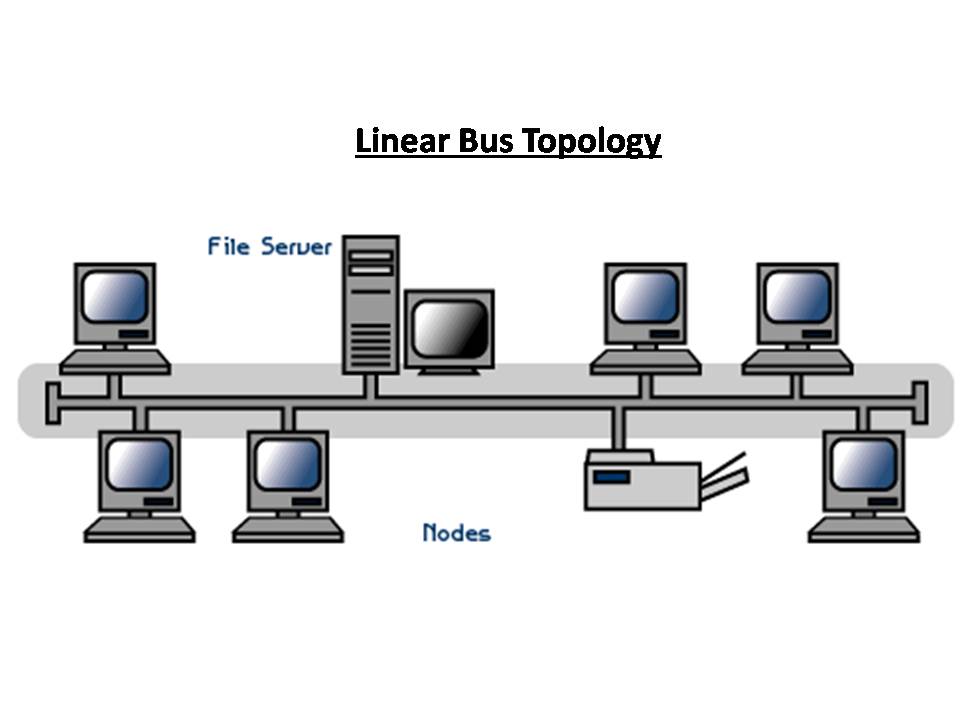

Topologi linier atau sering disebut dengan topologi bus berurut. Topologi ini umumnya hanya memakai satu kabel utama sebagai konektor masing-masing titik sambungan pada setiap komputer.

Topologi peer to peer adalah topologi jaringan yang sangat sederhana karena hanya menghubungkan 2 komputer. Pada umumnya topologi peer to peer memakai satu kabel saja untuk menghubungkan kedua komputer agar bisa saling berbagai data.
